נושא איטום פתחים במרחבים המוגנים אינו נושא חדש ופקע"ר במשנת 2019 שם דגש להחלפת פתרונות האיטום המשחתי שיצר סכנה לשוהים בחדר, השינוי חל על כלל הפתחים בממ"ד ועל כלל מערכות התשתית החודרות את קיר הממ"ד.

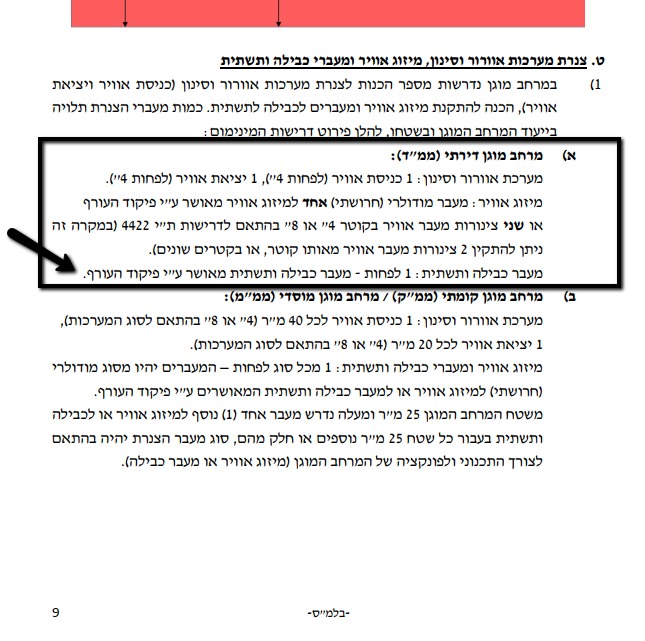

פיקוד העורף הוציא במאי 2022 אוגדן הנחיות תכנון למרחבים מוגנים בו מפרט את מעברי האיטום המקובלים ואופן יישומם השטח, במאמר זה נפרט על מעבר כבילה ותשתית המאושר ע"י פיקוד העורף.
התקן מעבר כבילה ותשתית בממד נועד להעברת כבילה ותשתיות באופן תקני לתוך חדר הממ"ד מבלי לפגע באטימות הממד ולאפשר שימוש יעיל ונח באיכות החיים בממ"ד גם בשעת חירום, ההתקן אוטם את חדירת הכבילה בדרכים מקובלות שלא כוללות חומר משחתי, על ההתקן לעמוד בדרישות מחמירות כמו הדף של 12 באר לקירות פנים ו 20 באר לקירות חוץ, חומר מעכב בעירה, איטום לאורך זמן תחת לחץ ובדיקות מכון התקנים.
על ידי דרישה זו פיקוד העורף מבטיח שכל מעבר עתידי הן בשלב הבנייה והן לאחר האיכלוס של כבילה מכל סוג שהוא יעבור דרך פתחים תקניים ואטומים שעמידים בפני הדף.
בכל מרחב מוגן המתוכנן בישראל החל ממאי 2022 חייב בהתקן כבילה ותשתית אחד לפחות, הדירשה יכולה להשתנות בין ממ"ד לממ"מ.
קיימים 2 פתרונות עיקריים של מעבר כבילה ותשתית:
- מעבר כבילה מודולרי – לרוב נועד להתקנה לאחר יציקת הממ"ד ולכן נצטרך את היכולת המודולרי להתאימו לקוטר הקדח, סוגי הכבילה ותנאי השטח.
- מעבר כבילה חרושתי – נועד להתקנה טרם יציקת הממ"ד וקיבוע הפתרון, ההתקן מכיל מספר קבוע של כמות כבילה וסוג הכבילה.
מעבר הכבילה של התקן ברק הוא חרושתי? או מודולרי?
המחשבה על שימוש הלקוח ועל ההתקנה בשטח מובילה את עקרונות הפיתוח שלנו ולכן יצרנו שני פתרונות מרכזיים הנותנים מענה לכל תרחיש!
- ברק MS – מעבר כבילה ותשתית מודולרי
מעבר זה נותן מענה לקידוח, צינור יצוק וצינור איוורור מקוטר 2" ועד 4", כמות הכבילים המירבית היא 14 והקוטר מירבי הוא 34מ"מ, בכך ניתן לבחור דגם רצוי לכל סוג שימוש כמו ממ"ד רגיל עם חיווט חשמל של 16מ"מ ותקשורת פשוטה ועד חדרי ממ"מ רפואיים עם כניסות מיוחדות של חשמל, גז, מים ותקשורת שמגיעים עד 80מ"מ.
היתרונות הם: מיקום ההתקן בכל מקום נדרש, כמות כבילה, גודל כבילה ועמידה בדרישה גם אם שכחו לשים התקן בשלב היציקה. - התקן כבילה ליציקה –
התקן חרושתי קבוע בשלב היציקה המאפשר העברת כבילה עד 16 מ"מ בשלב היציקה או לאחר הבניה מחלקו החיצוני של החדר כלפי פנים, ההתקן מכיל 6 כניסות בלבד ומתאים לחדרי ממ"ד.
היתרונות הם: נראות ההתקן וגמר הקיר, גודל ההתקן, אין צורך לחתוך רשתות זיון, חיסכון בקידוח הקיר ואפשרות כבילה יחסית גדולה מול שאר הפתרונות.
חשוב לשים לב שמעבר הכבילה ותשתיות שאתם מתקינים מאושר פיקוד העורף ומכון התקנים ועומד בקריטריונים הנדרשים.
